納入先:産業技術総合研究所殿
 本装置は航空機実験に使用する機種を、ダイヤモンドエアサービスの保有するMU300とし、 無重力実験用の機内レイアウトに適合する電力、ラック寸法、安全性を満たすものとした。
 当該情報に関しては宇宙開発事業団作成による航空機実験システムユーザーズガイド(改訂C版)を参考とした。
 本機は、供試体、加熱部、冷却部の主要な3要素から構成される。
 供試体は、サイズを直径4mm、及び直径8mm、長さはそれぞれ250mmとした。
 供試体の加熱に際しては、銅ブロックヒーターにより加熱を行い、当該ヒーターを制御するためのセンサー、 コントローラー、過熱防止装置を設けた。
 供試体の冷却に際しては、別途支給の銅製製客ブロック内に、25-50℃に制御された冷水を、 最大1.7リットル/分で循環(1/8インチ配管)させることによって冷却を行い、 当該冷却水を循環させる循環装置、冷却水貯蔵タンク(容量5リットル以下)、 及び冷却水温度維持のための200Wペルチェ冷却モジュールを設けた。

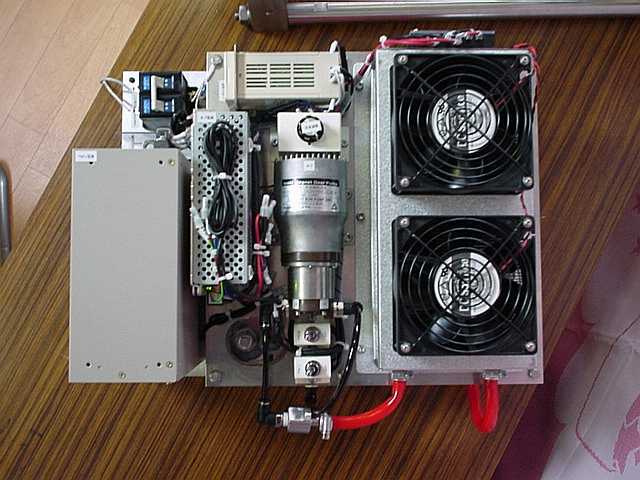

除熱特性評価装置1 除熱特性評価装置2
