製品情報
光膜型粒子速度計測装置
納入先：産業技術総合研究所殿
本装置は直径1mm程度の大きさの粒子を高々秒速1km sec-1までの速度で
標的に衝突させ破損形態を調べる目的に使用される。
又衝突粒子の物性によらず速度計測が可能である。

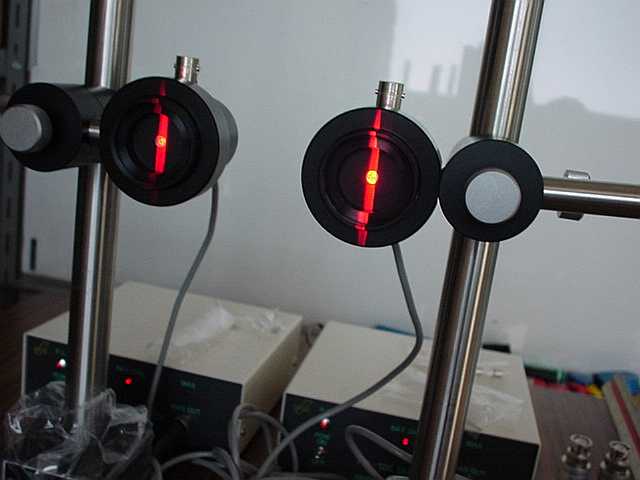

ここに、光学的な粒子速度計測法として、2本の光膜をある距離だけ離し、
粒子が2本の光膜を遮る時間間隔から速度を計測する。
概略仕様は以下。
-
ａ）光源
- 平行光線数： 2本
- 光源： He-Neレーザまたは相当品
- 光線径： 1mm以下（シート光源の場合厚さ1mm以下）
- 光線間隔： 9cm±1cm 程度
-
ｂ）受光部
- 時間分解能： 10μsec程度以下
- 空間分解能： 1mm以下
